WebSocket Protocol ​

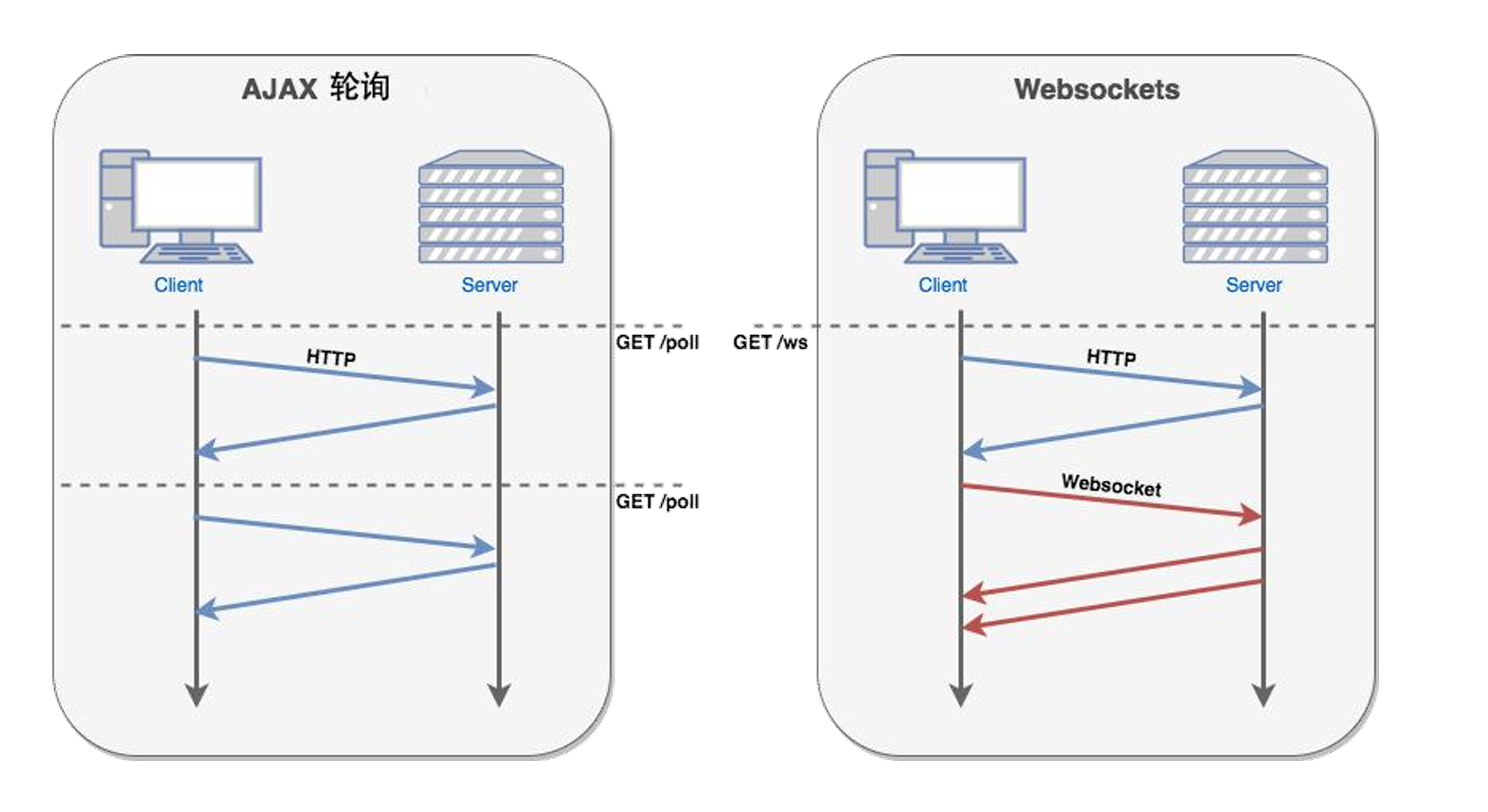

如何及时获得更新？从轮询到通知

ajax2websocket

Chrome 请求列表：分析 WebSocket

  • 过滤器
    • 按类型：WS
    • 属性过滤：is: running
  • 表格列
    • Data： 消息负载。 如果消息为纯文本，则在此处显示。 对于二进制操作码，此列将显示操作码的名称和代码。 支持以下操作码：Continuation Frame、Binary Frame、Connection Close Frame、Ping Frame 和 Pong Frame。
    • Length： 消息负载的长度（以字节为单位）。
    • Time： 收到或发送消息的时间。
  • 消息颜色
    • 发送至服务器的文本消息为浅绿色。
    • 接收到的文本消息为白色。
    • WebSocket 操作码为浅黄色。
    • 错误为浅红色。

约束 ​

WebSocket 的成本

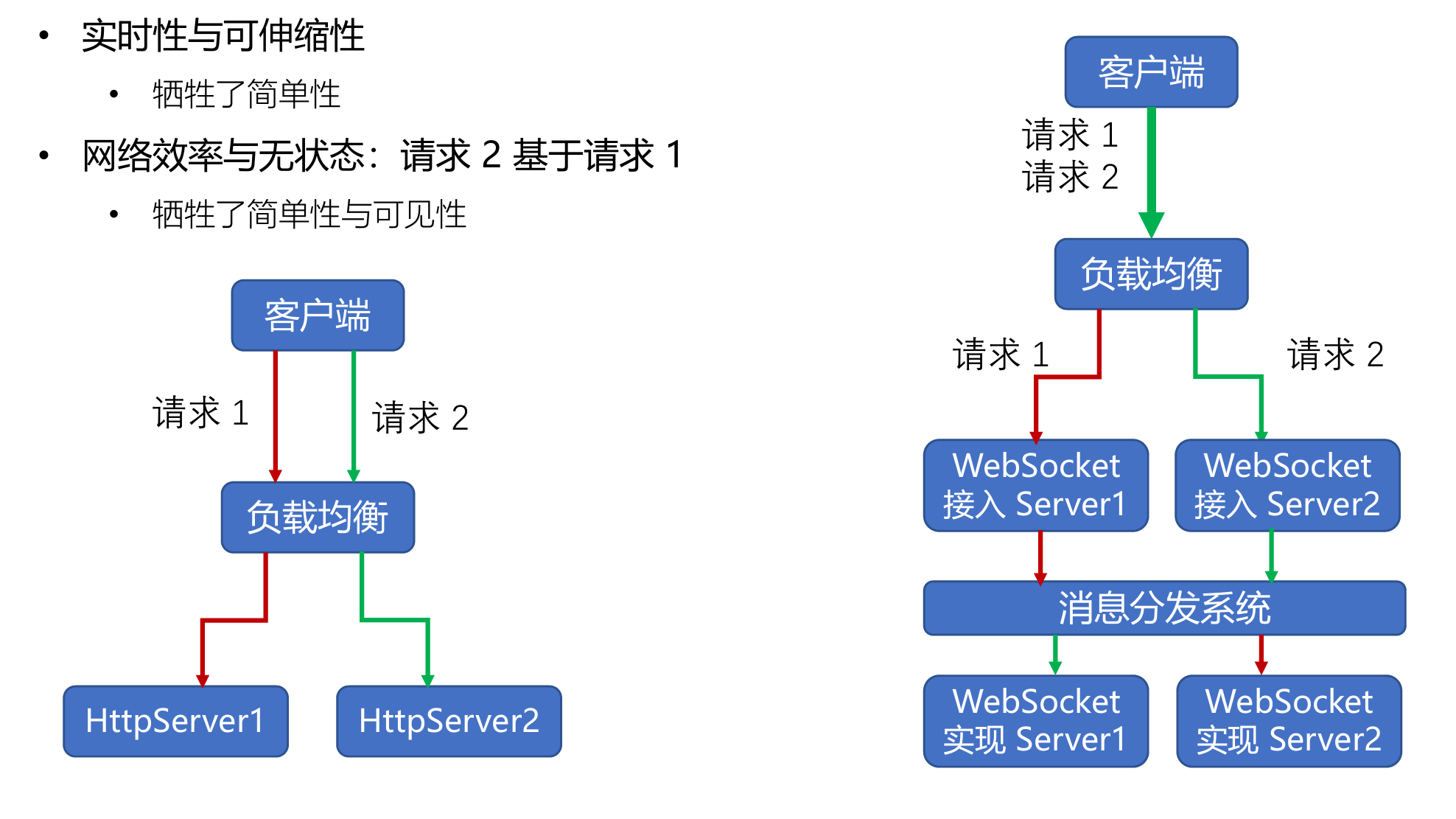

websocket_http负载均衡

长连接的心跳保持

  • HTTP 长连接只能基于简单的超时（常见为 65 秒）
  • WebSocket 连接基于 ping/pong 心跳机制维持

兼容 HTTP 协议

  • 默认使用 80 或者 443 端口
  • 协议升级
  • 代理服务器可以简单支持

设计哲学：在 Web 约束下暴露 TCP 给上层

  • 元数据去哪了？
    • 对比：HTTP 协议头部会存放元数据
    • 由 WebSocket 上传输的应用层存放元数据
  • 基于帧：不是基于流(HTTP、TCP)
    • 每一帧要么承载字符数据，要么承载二进制数据
  • 基于浏览器的同源策略模型(非浏览器无效)
    • 可以使用 Access-Control-Allow-Origin 等头部
  • 基于 URI、子协议支持同主机同端口上的多个服务

帧格式 ​

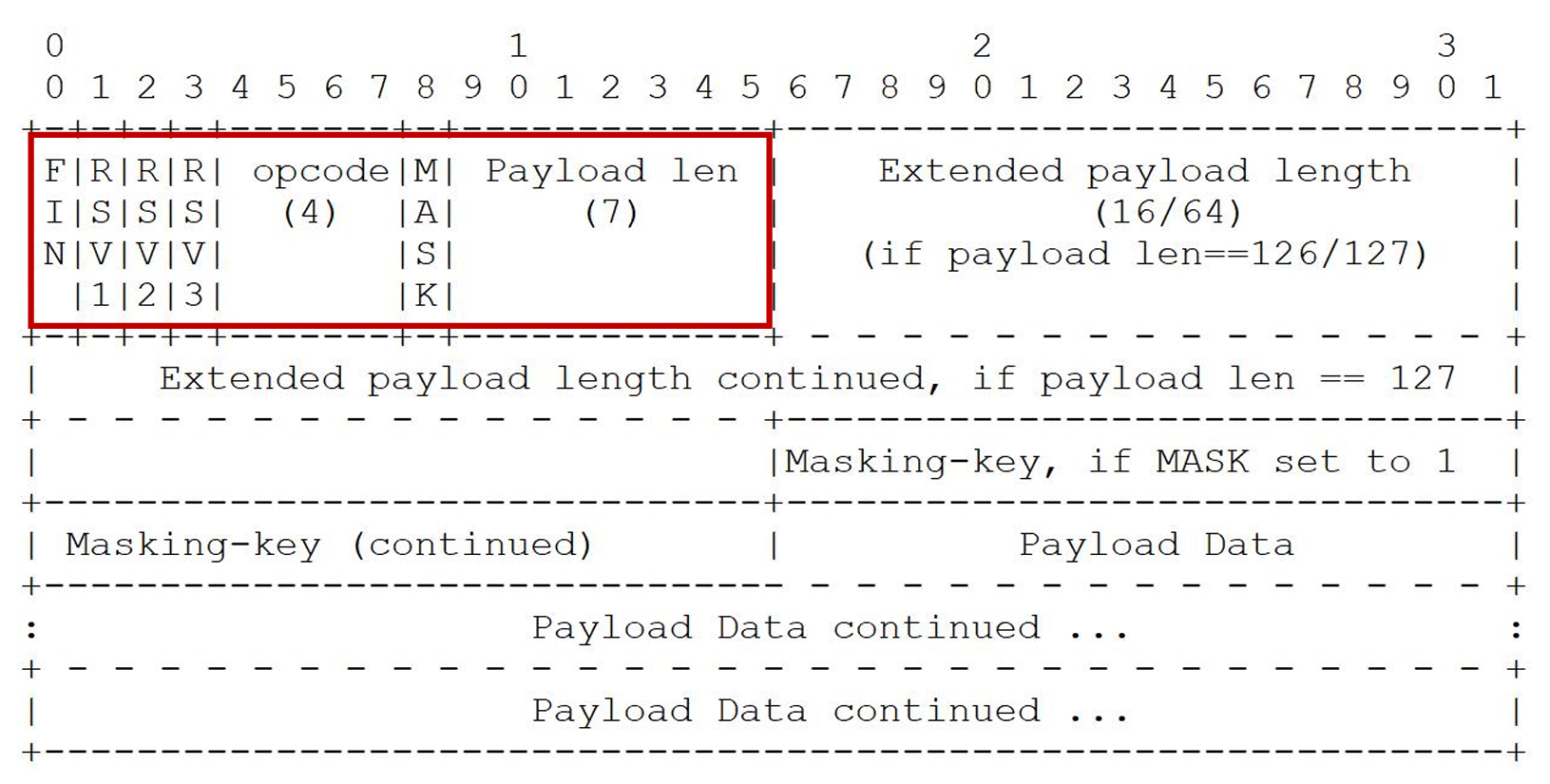

帧格式示意图

红色是 2 字节必然存在的帧首部

websocket_frame1

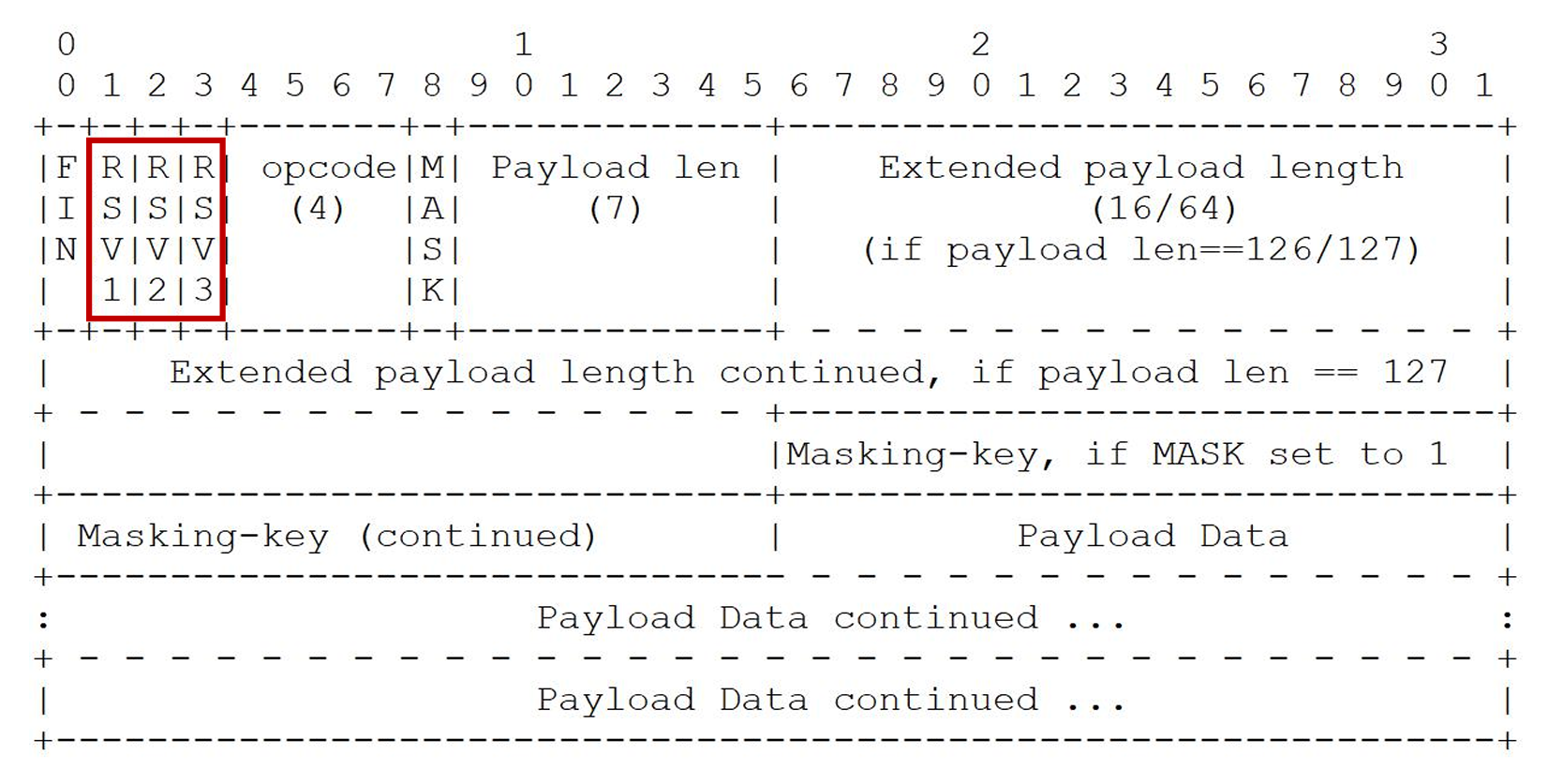

数据帧格式：RSV 保留值

RSV1/RSV2/RSV3：默认为 0，仅当使用 extension 扩展时，由扩展决定其值

websocket_frame2

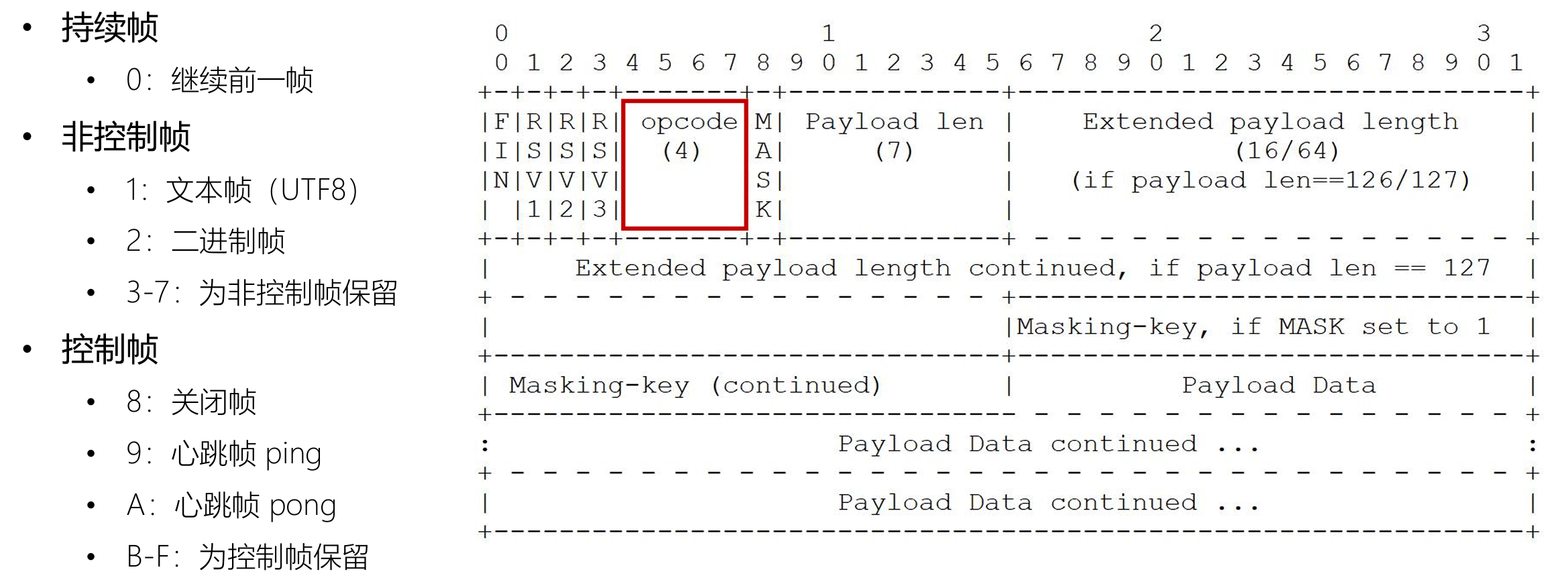

数据帧格式：帧类型

websocket_frame3

ABNF 描述的帧格式

txt
ws-frame = frame-fin ; 1 bit in length
           frame-rsv1 ; 1 bit in length
           frame-rsv2 ; 1 bit in length
           frame-rsv3 ; 1 bit in length
           frame-opcode ; 4 bits in length
           frame-masked ; 1 bit in length
           frame-payload-length ; 3 种长度
           [ frame-masking-key ] ; 32 bits in length
           frame-payload-data ; n*8 bits in ; length, where ; n >= 0

建立会话 ​

如何从HTTP升级到WebSocket

URI 格式

  • ws-URI = "ws:" "//" host [ ":" port ] path [ "?" query ]
    • 默认 port 端口 80
  • wss-URI = "wss:" "//" host [ ":" port ] path [ "?" query ]
    • 默认 port 端口 443

客户端提供信息

  • host 与 port：主机名与端口
  • shema：是否基于 SSL
  • 访问资源：URI
  • 握手随机数：Sec-WebSocket-Key
  • 选择子协议： Sec-WebSocket-Protocol
  • 扩展协议： Sec-WebSocket-Extensions
  • CORS 跨域：Origin

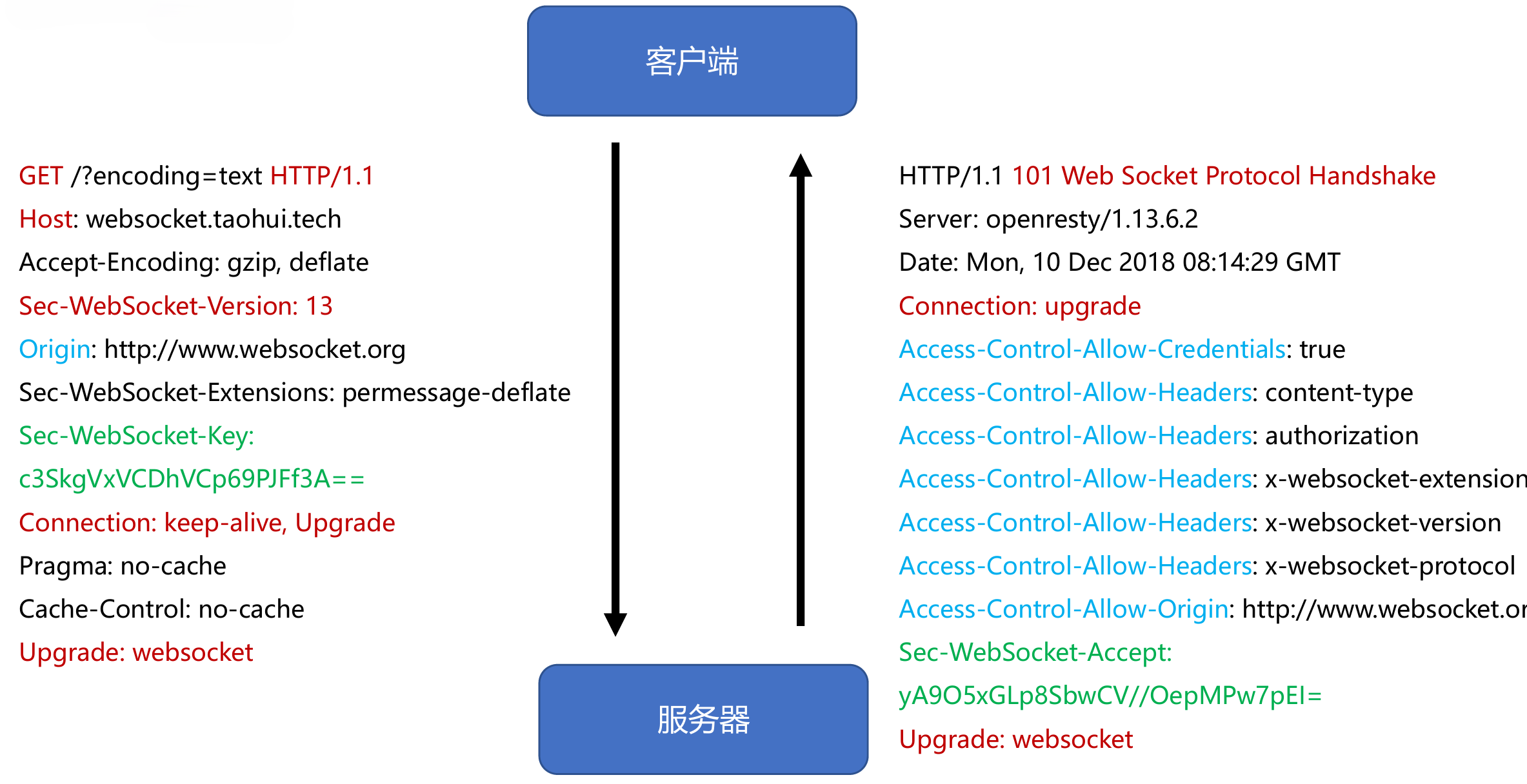

建立握手

WebSocket建立握手

如何证明握手被服务器接受？预防意外

  • 请求中的 Sec-WebSocket-Key 随机数
    • 例如 Sec-WebSocket-Key: A1EEou7Nnq6+BBZoAZqWlg==
  • 响应中的 Sec-WebSocket-Accept 证明值
    • GUID（RFC4122）：258EAFA5-E914-47DA-95CA-C5AB0DC85B11
    • 值构造规则：BASE64(SHA1(Sec-WebSocket-KeyGUID))
      • 拼接值：A1EEou7Nnq6+BBZoAZqWlg==258EAFA5-E914-47DA-95CA-C5AB0DC85B11
      • SHA1 值：713f15ece2218612fcadb1598281a35380d1790f
      • BASE 64 值：cT8V7OIhhhL8rbFZgoGjU4DReQ8=
      • 最终头部：Sec-WebSocket-Accept: cT8V7OIhhhL8rbFZgoGjU4DReQ8=

传递消息 ​

消息与数据帧

  • Message 消息
    • 1 条消息由 1 个或者多个帧组成，这些数据帧属于同一类型
    • 代理服务器可能合并、拆分消息的数据帧
  • Frame 数据帧
    • 持续帧
    • 文本帧、二进制帧

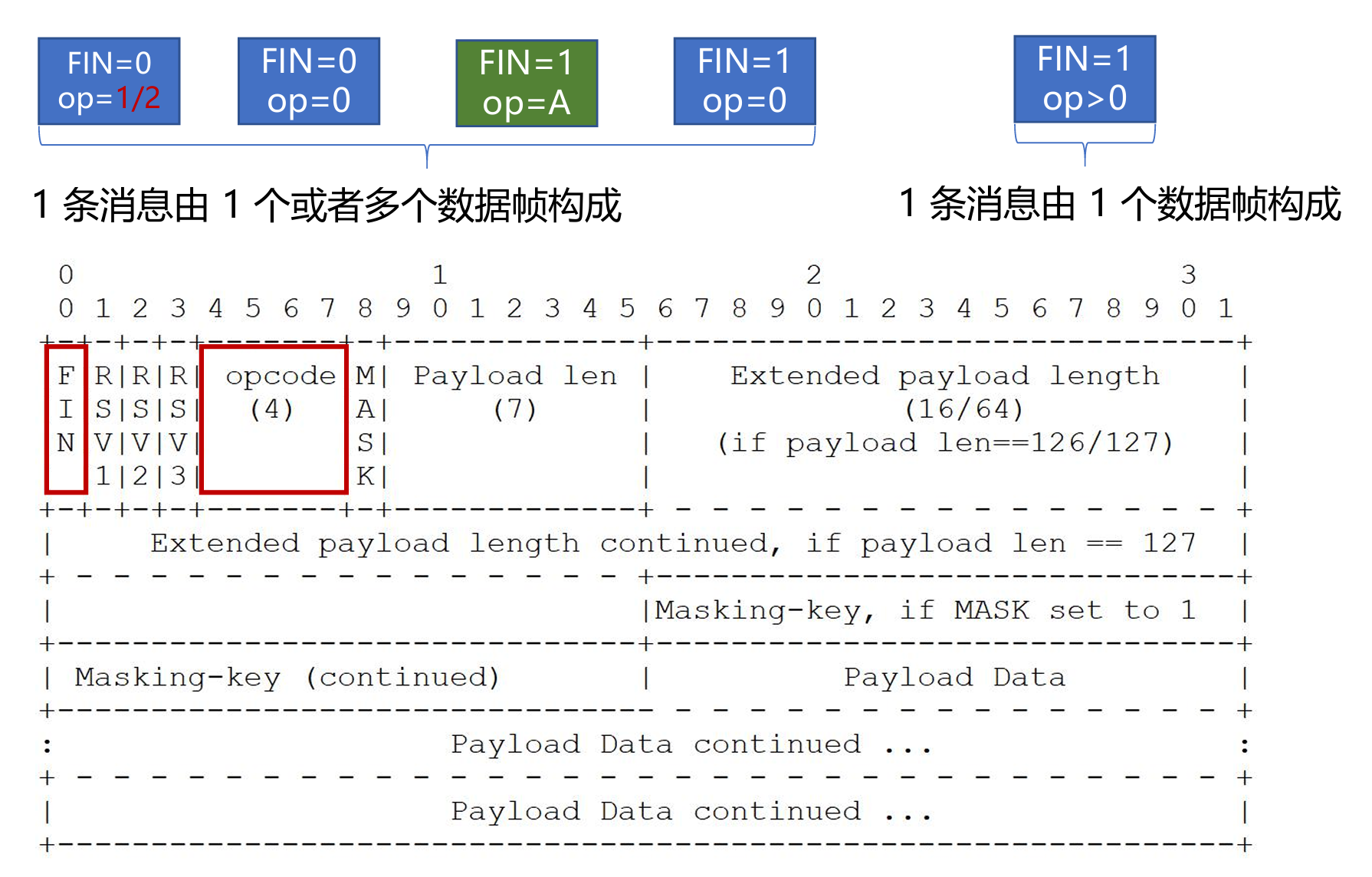

非控制帧的消息分片：有序

WebSocket消息1

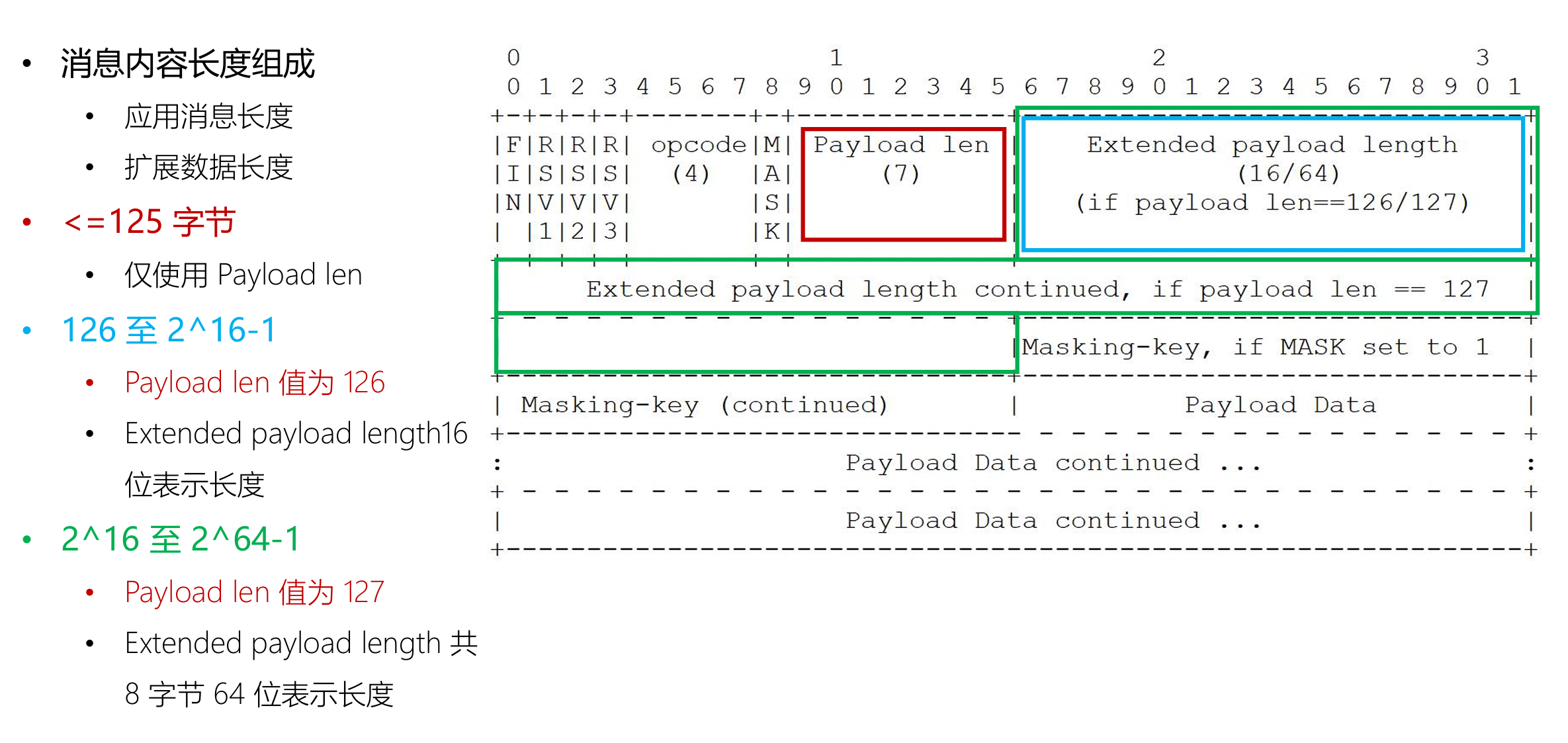

数据帧格式：消息内容的长度

WebSocket消息2

发送消息

  • 确保 WebSocket 会话处于 OPEN 状态
  • 以帧来承载消息，一条消息可以拆分多个数据帧
  • 客户端发送的帧必须基于掩码编码
  • 一旦发送或者接收到关闭帧，连接处于 CLOSING 状态
  • 一旦发送了关闭帧，且接收到关闭帧，连接处于 CLOSED 状态
  • TCP 连接关闭后，WebSocket 连接才完全被关闭

掩码 ​

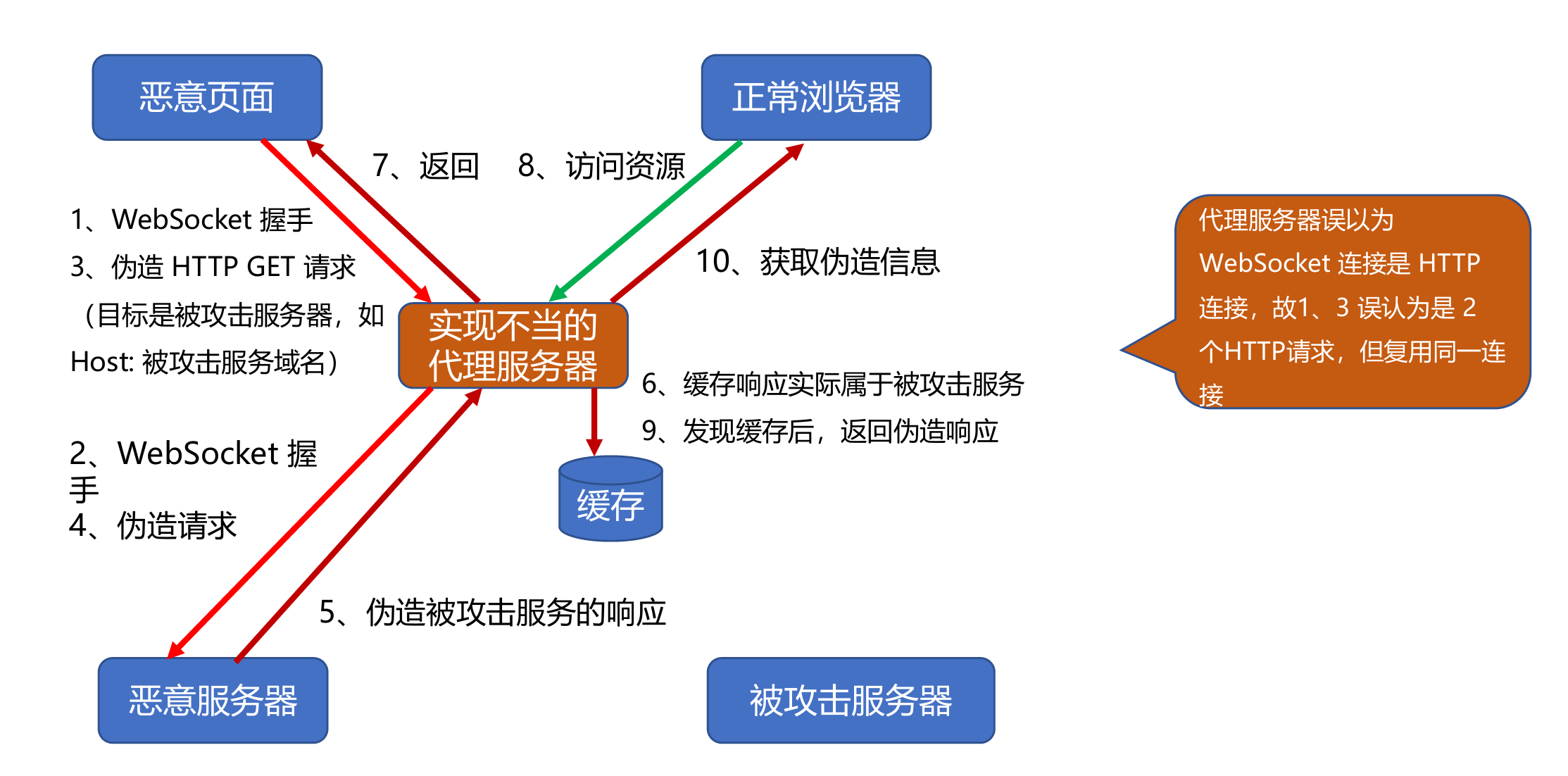

针对代理服务器的缓存污染攻击

WebSocket缓存污染攻击

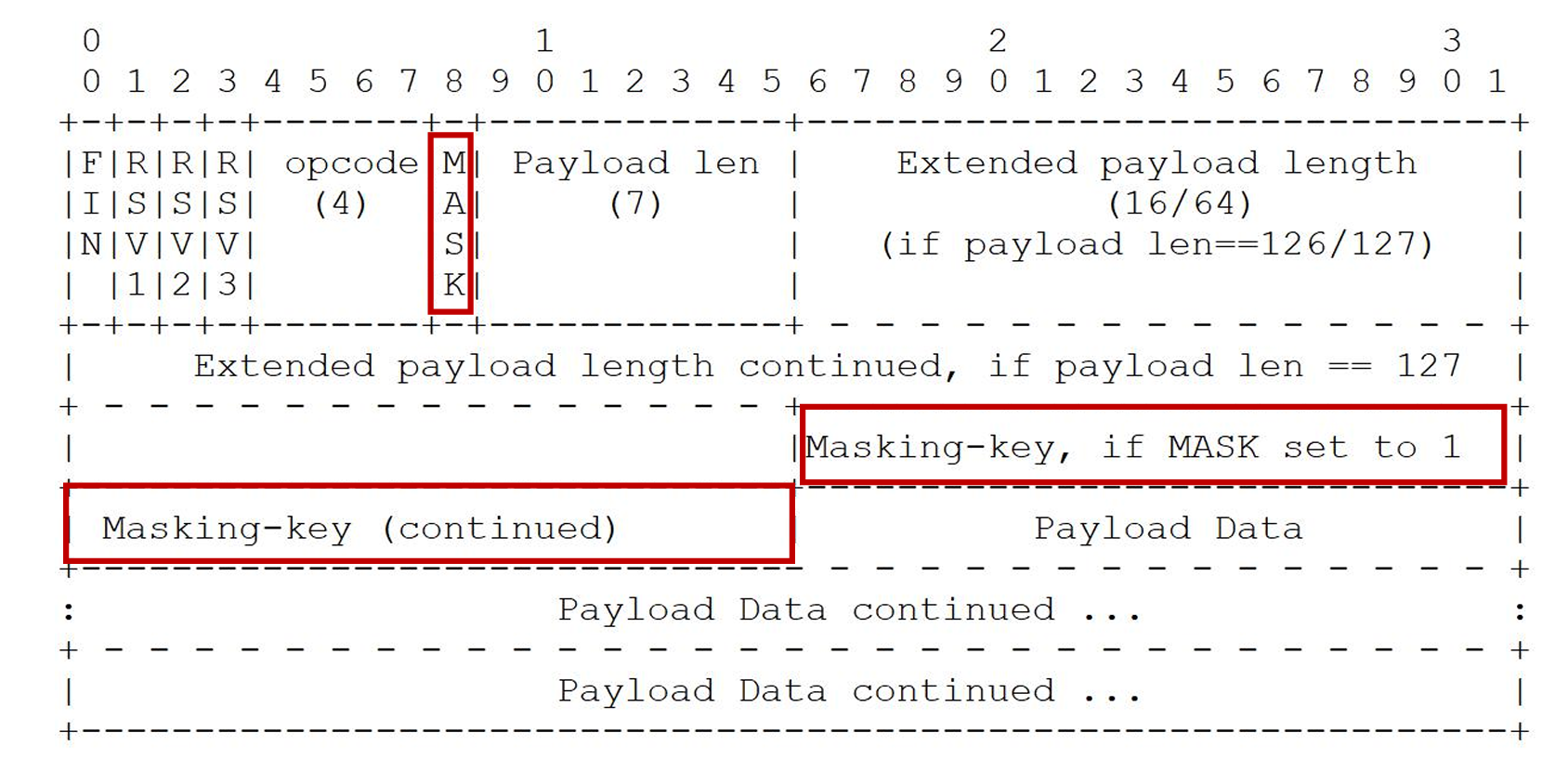

frame-masking-key 掩码

  • 客户端消息：MASK 为 1（包括控制帧），传递 32 位无法预测的、随机的 Masking-key
  • 服务器端消息：MASK 为 0

WebSocket掩码

掩码如何防止缓存污染攻击？

  • 目的：防止恶意页面上的代码，可以经由浏览器构造出合法的 GET 请求，使得代理服务器可以识别出请求并缓存响应
  • 强制浏览器执行以下方法：
    • 生成随机的 32 位 frame-masking-key，不能让 JS 代码猜出（否则可以反向构造）
    • 对传输的包体按照 frame-masking-key 执行可对称解密的 XOR 异或操作，使代理服务器不识别
    • 消息编码算法：
      • j = i MOD 4
      • transformed-octet-i = original-octet-i XOR masking-key-octet-j

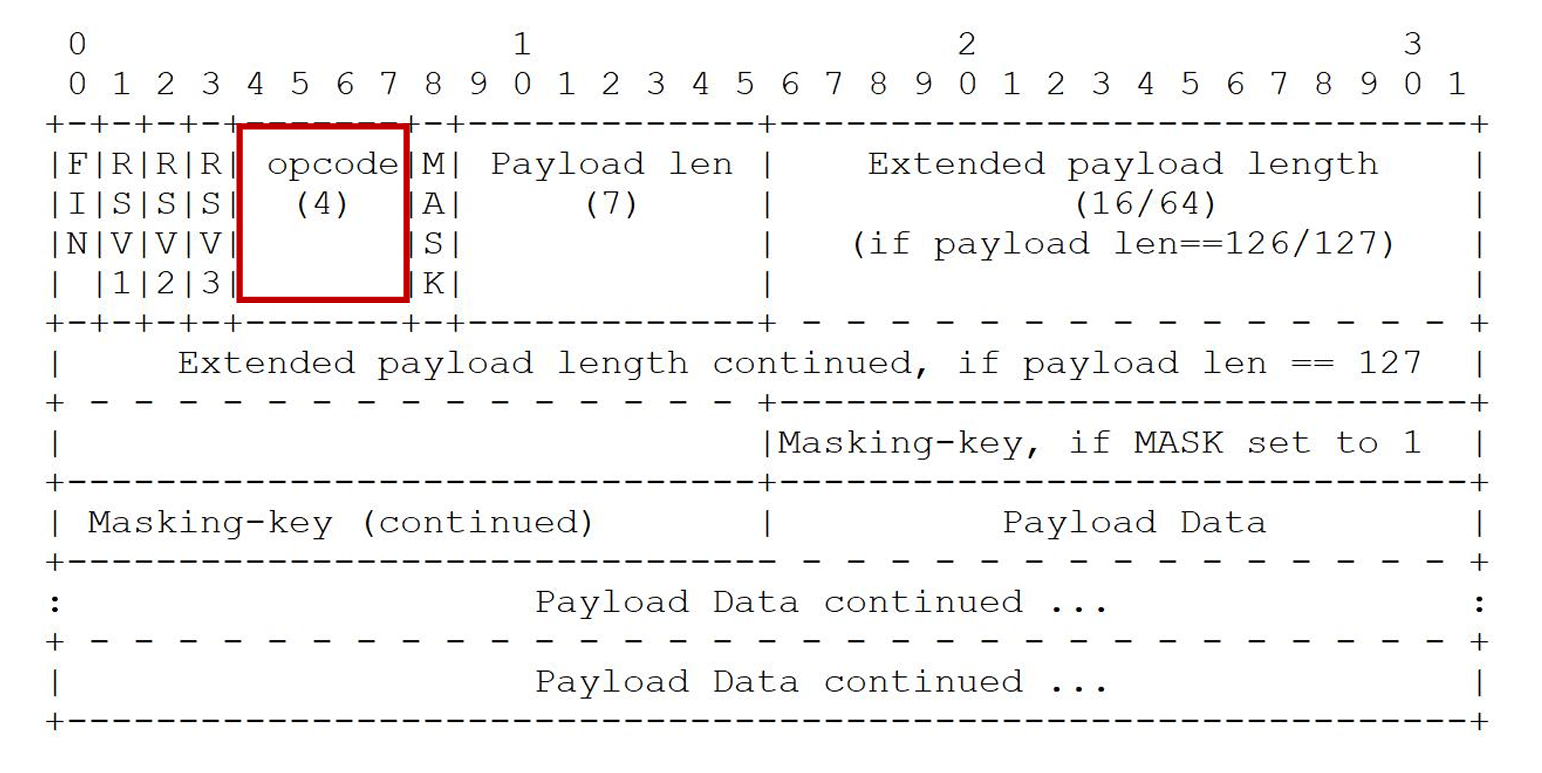

心跳帧 ​

心跳帧可以插在数据帧中传输

  • ping 帧
    • opcode=9
    • 可以含有数据
  • pong 帧
    • opcode=A
    • 必须与 ping 帧数据相同

WebSocket心跳帧

关闭帧 ​

关闭会话的方式

控制帧中的关闭帧：在 TCP 连接之上的双向关闭

  • 发送关闭帧后，不能再发送任何数据
  • 接收到关闭帧后，不再接收任何到达的数据

TCP 连接意外中断

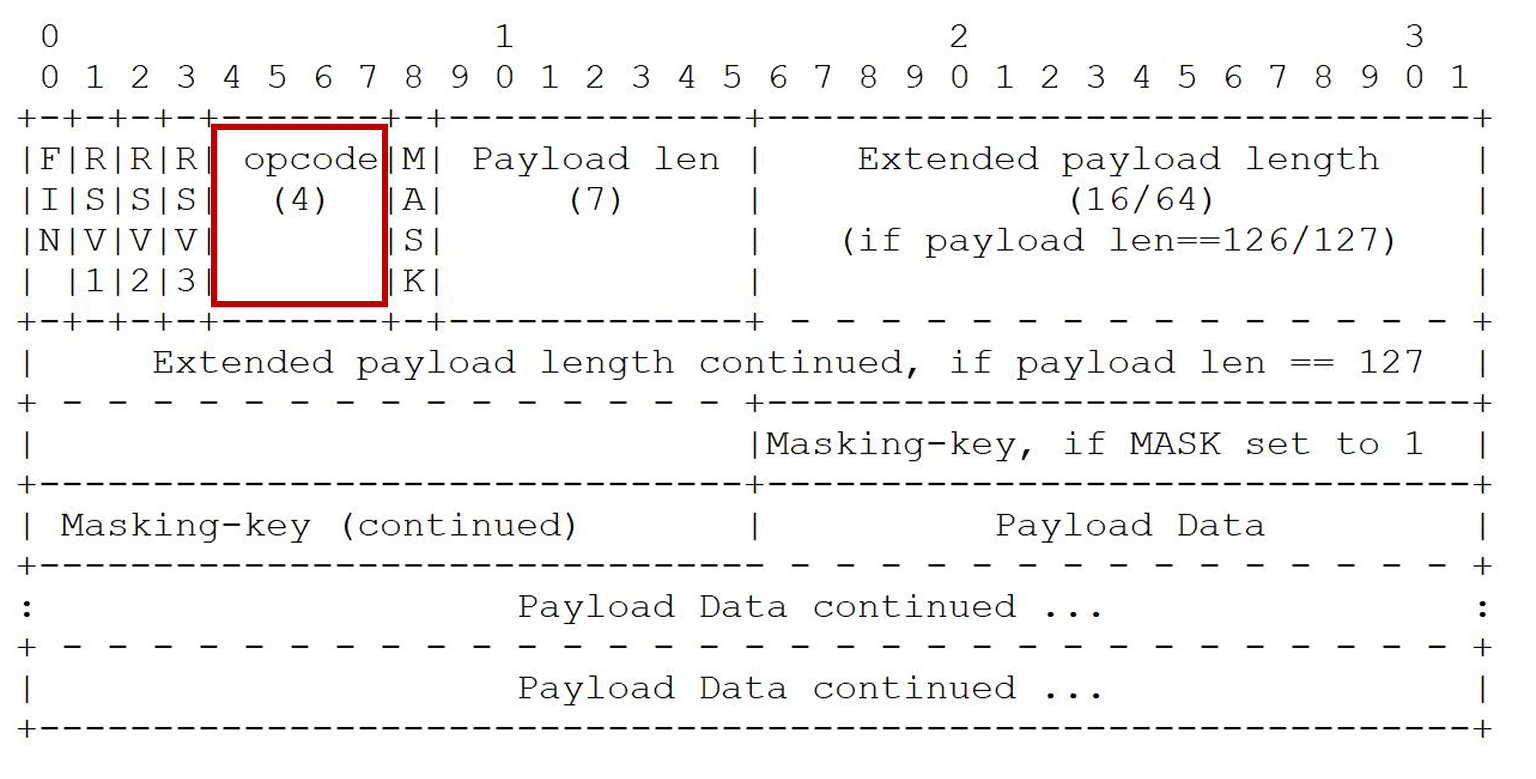

关闭帧格式

  • opcode=8
  • 可以含有数据，但仅用于解释关闭会话的原因
    • 前 2 字节为无符号整型
    • 遵循 mask 掩码规则

WebSocket关闭帧

关闭帧的错误码

错误码含义
1000正常关闭
1001表示浏览器页面跳转或者服务器将要关机
1002发现协议错误
1003接收到不能处理的数据帧（例如某端不能处理二进制消息）
1004预留
1005预留（不能用在关闭帧里），期望但没有接收到错误码
1006预留（不能用在关闭帧里），期望给出非正常关闭的错误码
1007消息格式不符合 opcode（例如文本帧里消息没有用 UTF8 编码）
1008接收到的消息不遵守某些策略（比 1003、1009 更一般的错误）
1009消息超出能处理的最大长度
1010客户端明确需要使用扩展，但服务器没有给出扩展的协商信息
1011服务器遇到未知条件不能完成请求
1015预留（不能用在关闭帧里），表示 TLS 握手失败
